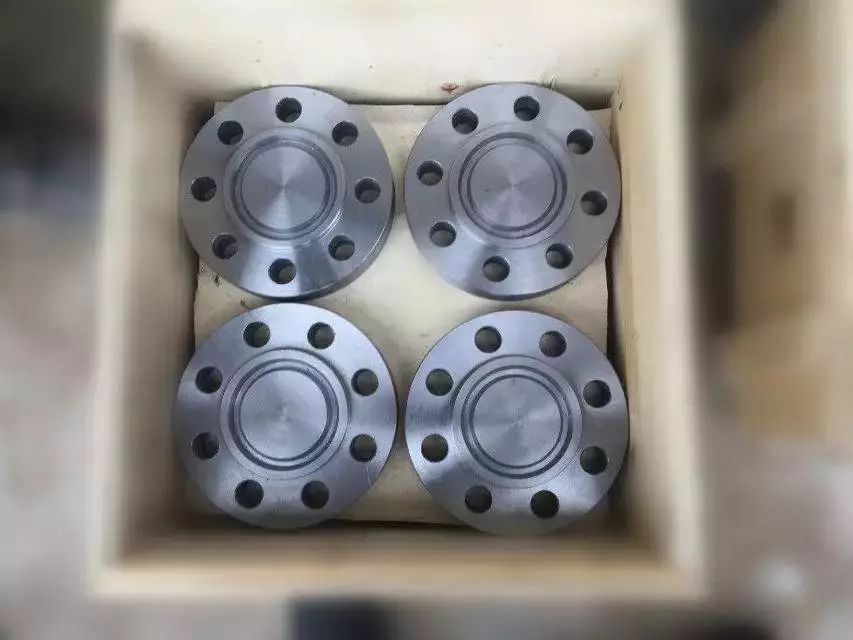

鋼管管道有壓力等級，法蘭也有壓力等級嗎？答案：有！下面我們就來一起看看法蘭的壓力等級：
依據ASME B16.5， 鋼法蘭有7個壓力等級：Class150 - 300 - 400 - 600 - 900 - 1500 - 2500
法蘭的壓力等級很明確，Class300的法蘭能承受比Class150更大的壓力，因?yàn)镃lass300的法蘭需要由更多的材料來制造，從而可以抵擋更大的壓力。但是，法蘭的受壓能力受多種因素的影響。法蘭的壓力等級用磅來表示，一個壓力等級有不同的表示方法。比如：150Lb 、 150Lbs、150# 和Class150 的意思是一樣的。
壓力等級舉例
溫度不同，法蘭的承壓能力也不同。溫度上升，法蘭的承壓能力隨之下降。舉例來說，Class150的法蘭在常溫下承壓能力為270PSIG，在400℉的承壓能力為180 PSIG，在600℉的承壓能力為150 PSIG，在800℉的承壓能力為75 PSIG。
換句話說，當壓力下降時，允許溫度上升，反之亦然。由于法蘭可由不同的材料制造，比如不銹鋼、鑄鐵、球墨鑄鐵，碳鋼等等，每一種材料都有不同的壓力等級。

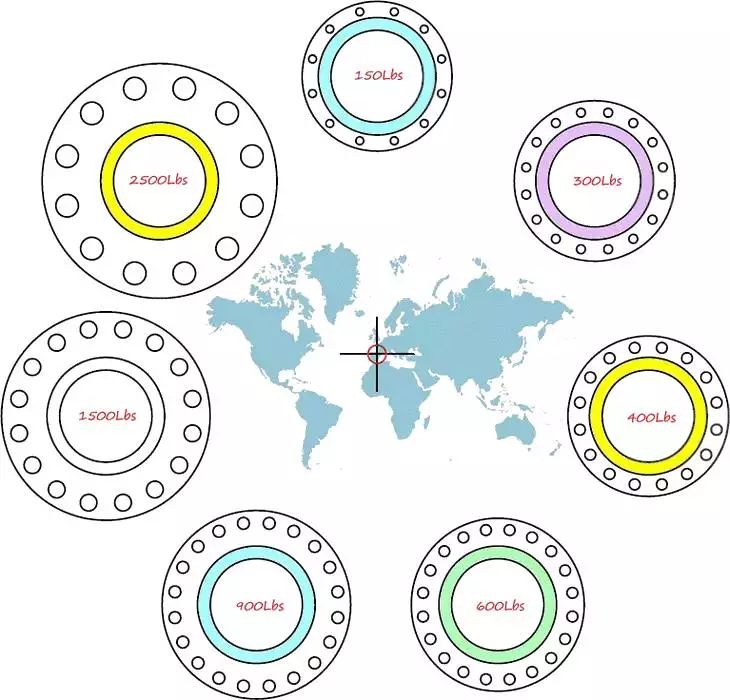

下圖是一個NPS12的法蘭示例，大家可以看到，法蘭內孔和突面的直徑都是相同的。但是，法蘭的外徑、螺栓孔中心圓直徑、螺栓孔直徑隨著壓力等級的增大而變大。
螺栓孔的數量和直徑分別是：
CL 150 - 12 x 25.4 CL 300 - 16 x 28.6 CL 400 - 16 x 34.9 CL 600 - 20 x 34.9 CL 900 - 20 x 38.1 CL 1500 - 16 x 54 CL 2500 - 12 x 73
壓力溫度額定值-舉例
壓力-溫度額定值是指材料和等級在額定溫度（攝氏度）下的最高允許工作表壓（壓力單位為Bar）。對于中間溫度，允許采用直線性插入法確定。但是法蘭級別之間不允許插入。
如果法蘭接頭的螺栓和墊片符合相關限定條件，而且法蘭接頭的找正和裝配符合優良規程，則這樣的法蘭接頭可適用于壓力-溫度的額定值。如將后者用于不符合這些限定條件的法蘭接頭，則由用戶負責。
相應于額定壓力的額定溫度是指法蘭和法蘭管件的承壓容器的殼體溫度。一般情況下，這個溫度與儲存流體的溫度相同。不按儲存流體溫度來選用壓力額定值的責任由用戶自負。當溫度在-29℃（-20℉）以下時，額定值應不大于-29℃（-20℉）時的額定值。

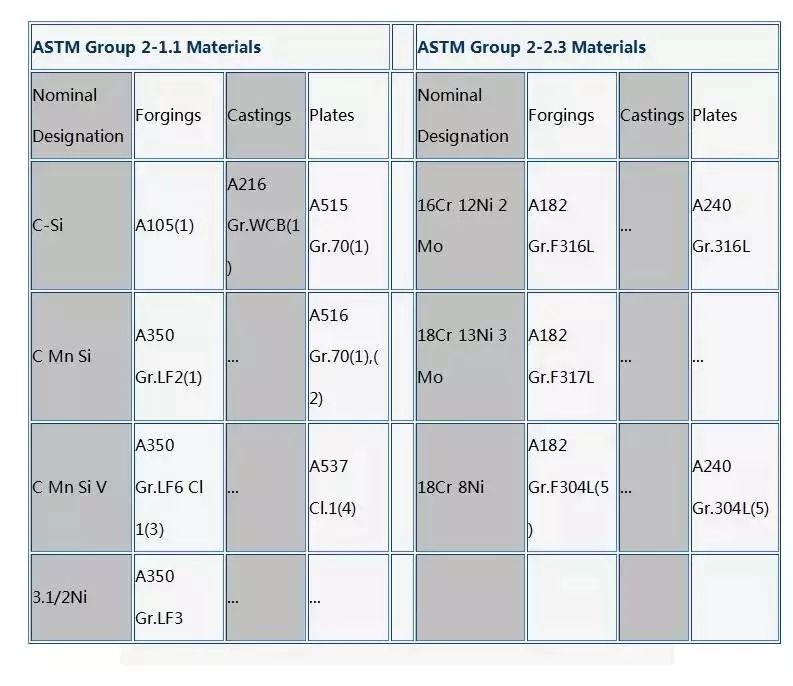

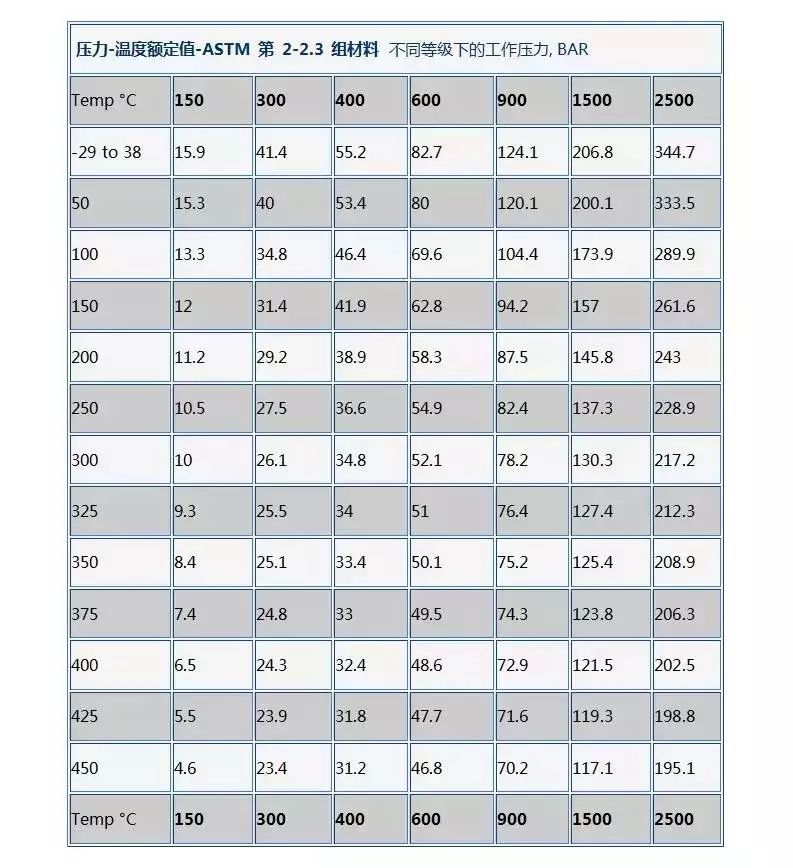

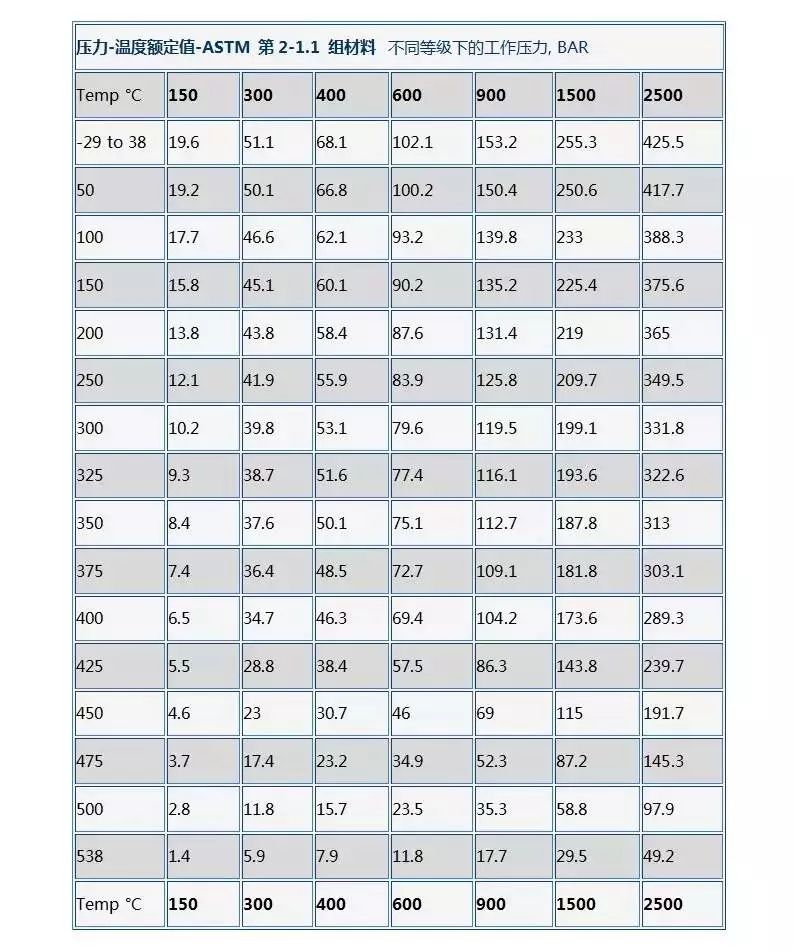

作為舉例，以下是按照ASTM劃分的兩組材料和他們按照ASME B16.5的壓力-溫度額定值。
2. 不得用于455℃以上。
3. 不得用于370℃以上。
4. 不得用于260℃以上。
5.不得用于425℃以上。
| |
|
