35鋼一般在調質態(tài)下使用，截面較大的零件常正火處理。
35鋼能制造承受較大載荷的機械零件，如曲軸、軸銷、杠桿、連桿、套筒、橫梁、星輪、輪圈、螺栓、螺母等，以及軸承座、箱體、缸體等鑄件。

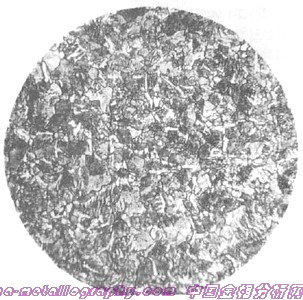

| 圖號：35-01 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：35鋼 處理：正火處理 組織及說明：基體組織為鐵素體+片狀珠光，晶粒度為6級。 |

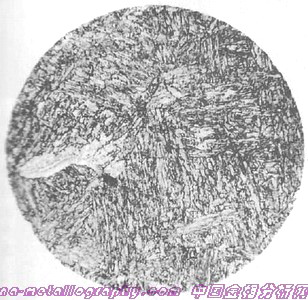

圖號：35-02 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：35鋼 處理：調質處理 組織及說明： 較粗回火索氏體，仍保持淬火馬氏體針葉位向。 |
|

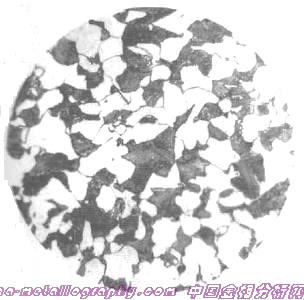

| 圖號：35-03 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：35鋼 處理：調質處理 組織及說明：某產品調質處理后心部組織，回火索氏體及白色沿晶界分布的鐵素體，硬度為21HRC。 35鋼的淬透性較差，當工件截面稍大些，則淬不透，心部組織仍會有鐵素體存在。 |

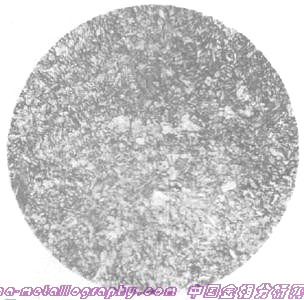

圖號：35-04 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：35鋼 處理：鍛造空冷 組織及說明：由于加熱溫度過高，晶粒粗化，空冷時形成魏氏體組織。 |
|

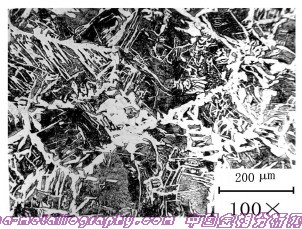

| 圖號：35-05 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：35鋼 處理：940℃加熱保溫3h后空冷 組織及說明：黑色為細片狀珠光體，白色為鐵素體，鐵素體大部分沿奧氏體晶界析出，部分在奧氏體晶粒內成條狀或針狀析出，呈魏氏組織狀態(tài)，硬度為198HB。 35鋼Ac1為724℃，Ac3為802℃，正常的正火溫度應為840～890℃。由于正火溫度過高，使奧氏體晶粒長大至3～4級(個別已長大至2級)，正火后出現魏氏組織，使零件的脆性增加。為了改善此種組織狀態(tài)，可以在正常的正火溫度重新正火，給予消除。 |

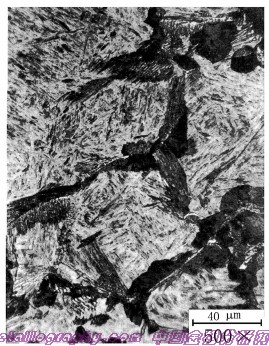

圖號：35-06 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：35鋼 處理：930℃加熱水淬 組織及說明：基體組織為針狀和板條狀馬氏體，黑色球狀為淬火托氏體，羽毛狀為貝氏體和少量沿晶界析出的白色鐵素體。 |
|
| |
|
? 請關注 微信公眾號: steeltuber.
轉載請保留鏈接: http://www.998abcd.com/Steel-Knowledge/Microstructure-of-35-steel.html |
