42CrMo鋼 強度、淬透性高，韌性好，淬火時變形小，高溫時有高的蠕變強度和持久強度。
用于制造要求較35CrMo鋼強度更高和調質截面更大的鍛件，如機車牽引用的大齒輪、增壓器傳動齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具，并且可以用于折彎機的模具等。

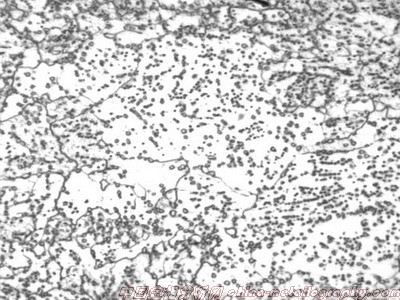

| 圖號：42CrMo-01 材料及狀態(tài)：42CrMo鋼 處理：球化退火 組織及說明:球化珠光體 |

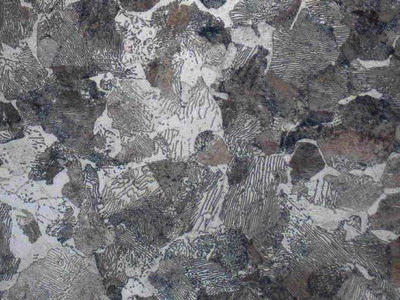

圖號：42CrMo-02 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：42CrMo鋼 處理：鍛造后正火處理 組織及說明：片狀珠光體+沿晶分布的鐵素體 |
|

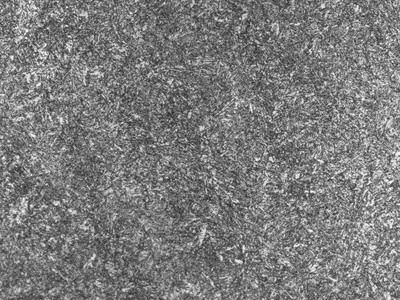

| 圖號：42CrMo-03 材料及狀態(tài)：42CrMo鋼 處理：調質處理 組織及說明:保持馬氏體位向的回火索氏體。 |

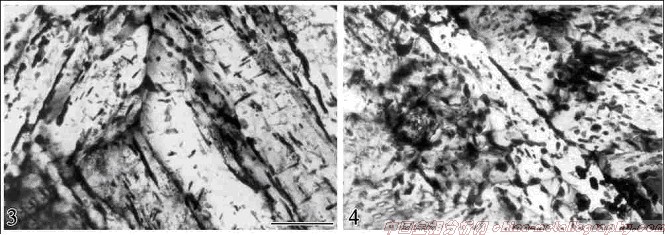

圖號：42CrMo-04 材料及狀態(tài)：42CrMo鋼 處理：調質處理 儀器：透射電子顯微鏡 組織及說明:42CrMo鋼調質處理TEM金屬薄膜組織 。TEM金屬薄膜組織,細小的析出碳化物沿不同取向的馬氏體片及晶界析出 。 |

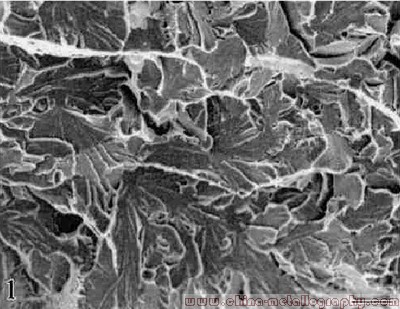

圖號：42CrMo-05 浸蝕劑： 材料及狀態(tài)：42CrMo鋼 處理：調質處理 組織及說明：沖擊試樣斷口。解理斷口微觀形貌。 |
|

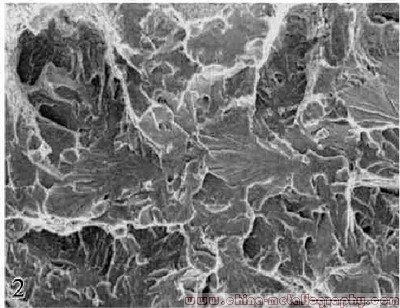

| 圖號：42CrMo-06 材料及狀態(tài)：42CrMo鋼 處理：調質處理 組織及說明:沖擊試樣斷口。解理斷口微觀形貌。 |
| |
